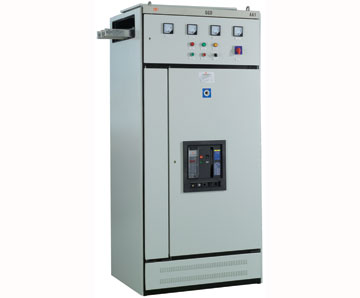

　　GGD形固定式低壓配電柜,具有分段能力高，動熱穩定性好，實用性強，結構新穎、防護等級高等特點。可以作低壓成套開關設備的更新換代產品使用、并且廣泛適用于發電廠、變電所、工業企業等電力用戶作為交流50HZ，額定工作電壓380V，額定電流至3150A的配電系統中作為動力，照明及配電設備的電能轉換、分配與控制之用，該產品是我國組裝式、固定式配電柜的代表產品之一。

　　產品詳情：

　　產品特點：

　　1、8MF冷彎型鋼焊接拼裝，機械強度高

　　2、E=20mm模數化結構，組裝方便、靈活，通用性強

　　3、ZMJ型母線夾，可積木式組合，機械強度高，絕緣性好，阻燃可靠

　　4、多種進、出線方式，可滿足各類工程需要

　　5、可拆卸式頂蓋，便于現場安裝和調整

　　6、柜內安裝件均鍍鋅、提高（三防）功能

　　概述：

　　GGD型固定式低壓配電柜，具有分斷能力高，動熱穩定性好，實用性強，結構新穎、防護等級高等特點。可以作低壓成套開關設備的更新換代產品使用。并且廣泛適用于發電廠、變電所、工業企業等電力用戶作為交流50HZ，額定工作電壓380V，額定電流至3150A 的配電系統中作為動力，照明及配電設備的電能轉換、分配與控制之用。該產品是我國組裝式、固定式低壓配電柜的代表產品之一。

　　結構特點：

　　1、殼體采用8MF冷彎型鋼局部焊接組裝而成。構架上分別有按E=20mm和E=100mm模數排列的安裝孔，以提高產品裝配的通用性。面板及隔板采用進口冷軋薄板制成并采用酸洗磷化靜電噴塑工藝防腐工藝、柜體顏色按用戶指定要求。柜內部處理采用熱鍍鋅工藝。為加強通風與散熱，在柜體底部與上部均有通風散熱孔，并用鋼絲網封罩，防止小動物進入。為方便吊裝，柜頂四角裝有吊環。考慮到采用電纜下出線，在柜底設敲落孔，并預備符合施工圖大小要求的皮線套。

　　2、GGD柜設計時充分考慮到柜體運行中的散熱問題。在柜體上下兩端均有不同的數量的散熱槽孔，當柜內電器元件發熱后,熱量上升，通過上端槽孔排出，而冷風不斷地由下端槽孔補充進柜，使密封的柜體自下而上形成一個自然通風道，達到散熱的目的。

　　3、GGD柜按照現代工業產品造型設計的要求，采用黃金分割比的方法設計柜體外形和各部分的分割尺寸，美觀大方，面目一新。柜門用轉軸活動鉸鏈與構架相連，安裝、拆卸方便，門的折邊處均嵌有一根山型橡塑條，關門時門與構架之間的嵌條有一定壓縮行程，能防止門與柜體直接碰撞，也提高了門的防護等級。裝有電器元件的儀表門用多股軟銅錢與構架連接。柜內的安裝件與構架間用滾花螺釘連接，整柜構成完整的接地保護電路。

　　使用條件：

　　1、周圍空氣溫度不得高于+40℃，不低于-5℃；

　　2、戶內安裝使用，使用地點的海拔高度不得超過2000m；

　　3、周圍空氣相對濕度在最高溫度為+40℃時不超過50%,在較低溫度時允許有較大的相對濕度。

　　4、設備安裝時與垂直面的傾斜度不超過5%；

　　5、設備應該安裝在無劇烈震動和沖擊的地方,以及不足以使電器元件受到腐蝕的場所。

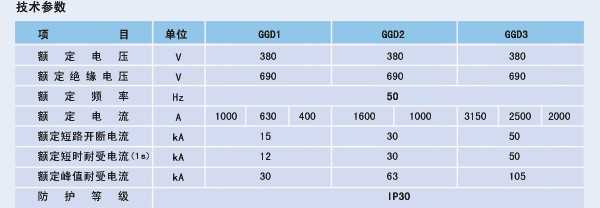

　　技術參數：

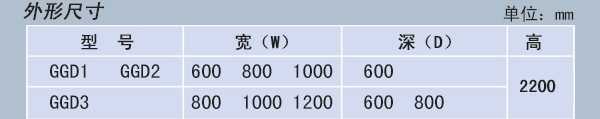

　　參考尺寸：

　　訂貨須知

　　1、提供一次回路方案及單線系統圖。

　　2、安裝尺寸部分可參照上方的圖片外形及安裝舉例

　　3、二次原理圖或接線圖。

　　4、配電設備所需電氣原件的型號、規格、數量

　　5、配電設備使用在特殊環境條件時應在訂貨時提出

　　錦泰昌電氣向使用方鄭重承諾：

　　1,固定式配電柜供貨為最近生產的按合同要求的產品，技術先進，質量優良，設計、材料和工藝無缺陷和差錯。

　　2,本公司對售出產品實行免費技術服務和定期回訪，征集用戶反饋信息，以便更好地為用戶服務。

　　3,有專業的技術工程師24小時為你服務，為你解答各種問題，解決你使用過程中的后顧之憂。

　　4,讓用戶花最少的錢，買到最實惠的產品。質量保證！工藝先進 歡迎來電咨詢
