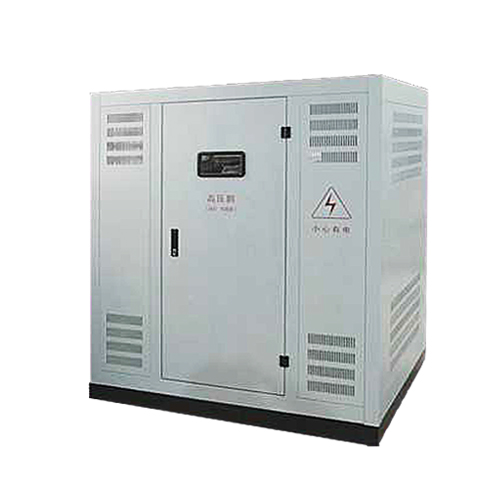

高壓無功自動補償開關柜并聯連接于10kV工頻交流電力系統，采用網絡無功功率和電壓綜合控制實現實時自動完成電容器的投切，以提高功率因數，減少線路損耗，提高供電質量。主要由交流真空接觸器、全密封高壓并聯電容器、高壓控制器、無線電流互感器(或戶外柱上式電流互感器)、電壓互感器、避雷器、聯接母線等組成。
         產品詳情：        產品特點：

　　1、通過自動跟蹤投切電容和控制主變有載調壓。

　　2、能夠自動識別適應雙主變變電站的各種運行方式。

　　3、具有兩住變調壓檔位同步調整、防滑檔、輕瓦斯報警閉鎖等保護功能。

　　4、具有諧波測量顯示功能，可實時測量顯示低壓側電流的高次諧波含量。

　　5、具有高電壓、低電壓、PT斷線、機構故障、主變過流等報警保護功能。

　　6、采用模塊式電容器專用高壓真空開關，一面普通開關柜殼內可裝五臺。

　　7、配置不同比率的電抗器，以限制合閘涌流和仰制高次諧波。

　　概述：

　　高壓無功自動補開關柜并聯連接于10kV工頻交流電力系統，采用網絡無功功率和電壓綜合控制來現實時自動完成電容器的投切，以提高功率因數，減少線路損耗，提高供電質量。主要由交流真空接觸器、全密封高壓并聯電容器、高壓控制器、無線電流互感器(或戶外柱上式電流互感器)、電壓互感器、避雷器、聯接母線等組成。電流信號的測量采用戶外柱上式電流互感器或無線電流互感器，電壓互感器V型接于真空開關之前，用來測量母線的電壓，通過電壓、電流計算無功功率。用無線發送和接收電流信號或戶外電流CT至高壓無功控制器作為電流采樣。

　　投切原理：

　　測量電源，母線電壓和電流，計算網絡的無功功率Q1，根據無功功率與電容器設定門限相比較進行自動投切，當Q1大于投入門限Qt時，經過設定延時，裝置投入運行；當Q1大于切除門限Qq時，電容器投入過補償的容量，此時功率因數應為負值，經過設定延時后，裝置退出運行。根據母線的實際運行參數，適當改變Qt、Qq的設定值，以取得最佳經濟效益，且保證裝置不發生投切震蕩。裝置電容器內安裝放電電阻。

　　使用條件：

　　海拔高度：≤2000m

　　環境溫度類別：-40/A，-25/B 45℃（戶內）60℃（戶外）

　　相對濕度：40℃（或45℃）時，20%～90%

　　大氣壓力：80-110Kpa

　　安裝場所應無有害氣體及蒸汽，且無導電性塵埃。安裝場地應無劇烈震動和沖擊。

　　主要參數

　　·額定電壓12kV和6kV、35KV三種。

　　·柱上式無功補償裝置額定容量（kvar）：10000Kvar/25000Kvar。

　　·最大分組數：6組

　　·裝置各回路對地絕緣電阻：>=100M歐姆

　　·測量精度：電壓誤差≤0.5％，電流誤差≤1％，無功、有功誤差≤1％，功率因數±2％。

　　·具有過流、過壓、欠壓、缺相保護功能，補償裝置從電網斷開后，經內部放電部件自動將殘余電壓降低到50V以下。

　　·裝置采用立式箱式結構，柜體可以用優質鋼板或不銹鋼板，它可以安裝在高于三米兩根立式水泥桿的安裝架上，防護等級IP4X。

　　訂貨須知

　　1、提供一次回路方案及單線系統圖。

　　2、二次原理圖或接線圖。

　　3、配電設備所需電氣原件的型號、規格、數量

　　4、配電設備使用在特殊環境條件時應在訂貨時提出
